梯形齒同步帶
產品展示
|

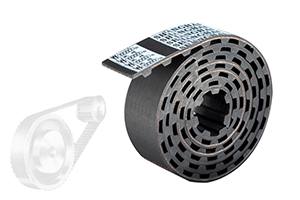

商品名稱: 梯型齒同步帶 產品材質: 氯丁橡膠梯形齒同步帶以進口氯丁橡膠,玻璃纖維線繩,尼龍彈性布為主體。 市場應用: 廣泛應用于機械傳動領域,如辦公設備,機械工具,縫紉機,自動售貨機,木工和造紙等領域。 產品特點: 玻璃纖維線繩提供皮帶高強度,優秀柔韌性和高抗拉伸性;氯丁橡膠有效保護其不受污垢、油脂、以及潮濕環境的影響;抗磨損的尼龍包布齒面,更好的保護齒節,延長服務壽命;免潤滑且無需再次張緊,降低維護成本。
|
|
商品詳情介紹
梯型齒同步帶物理機械性能
項目 |
型號指標 |
||||||
|
MXL |
XXL |
XL、 T5 1.5m、2m |
L、 2.5m 3m |
H、 T10 4m、 5m |
XH、T20 7m |
XXH |
拉伸強度 N/mm ≥ |
50 |
80 |
95 |
140 |
300 |
400 |
480 |
參考力 N/mm |
38 |
60 |
71 |
105 |
225 |
300 |
360 |
參考力伸長率 % ≤ |
3 |
||||||
帶背硬度 (邵爾A型) |
75±5 |
||||||
包布粘合強度 N/mm ≥ |
— |
— |
5 |
6.5 |
8 |
10 |
12 |
芯繩粘合強度 N ≥ |
— |
— |
200 |
380 |
600 |
800 |
1500 |
齒體剪切強度 N/mm ≥ |
— |
— |
50 |
60 |
70 |
75 |
90 |
型號 |
節距 |
齒形角2β |
齒高h(yuǎn)t |
帶總高H(mm) |
節頂距δ |
齒根厚S |
齒根圓角 Rt |
齒頂圓角 Ra |
詳細規格 |
|
|
mm |
° |
mm |
單齒 |
雙面 |
mm |
mm |
mm |
mm |
|
2m |
6.28 |
40 |
1.2 |
2.20 |
3.4 |
0.50 |
2.87 |
0.20 |
0.20 |
|
3m |
9.42 |
40 |
1.8 |
3.30 |
5.1 |
0.75 |
4.31 |
0.30 |
0.30 |
|
4m |
12.57 |
40 |
2.4 |
4.40 |
6.8 |
1.00 |
5.75 |
0.40 |
0.40 |
|
5m |
15.71 |
40 |
3.0 |
5.50 |
8.5 |
1.25 |
7.18 |
0.50 |
0.50 |
|
7m |
21.99 |
40 |
4.2 |
7.70 |
11.9 |
1.75 |
10.06 |
0.70 |
0.70 |
|
MXL |
2.032 |
40 |
0.51 |
1.14 |
1.53 |
0.254 |
1.14 |
0.13 |
0.13 |
|
XXL |
3.175 |
50 |
0.76 |
1.52 |
2.03 |
0.254 |
1.73 |
0.20 |
0.30 |
|
XL |
5.080 |
50 |
1.27 |
2.3 |
3.05 |
0.254 |
2.57 |
0.38 |
0.38 |
|
L |
9.525 |
40 |
1.91 |
3.6 |
4.58 |
0.381 |
4.65 |
0.51 |
0.51 |
|
H |
12.70 |
40 |
2.29 |
4.3 |
5.95 |
0.686 |
6.12 |
1.02 |
1.02 |
|
XH |
22.225 |
40 |
6.35 |
11.2 |
15.49 |
1.397 |
12.57 |
1.57 |
1.19 |
|
XXH |
31.75 |
40 |
9.53 |
15.70 |
22.11 |
1.524 |
19.05 |
2.29 |
1.52 |
查看 |
T5 |
5.0 |
40 |
1.2±0.05 |
2.±0.15 |
3.4 |
0.5 |
2.65±0.05 |
0.4 |
0.4 |
|
T10 |
10.0 |
40 |
2.5±0.1 |
4.±0.3 |
7.0 |
1 |
5.3±0.1 |
0.6 |
0.6 |
|
T20 |
20.0 |
40 |
5.0±0.15 |
8±0.46 |
13.0 |
1.5 |
10.15±0.15 |
0.8 |
0.8 |
