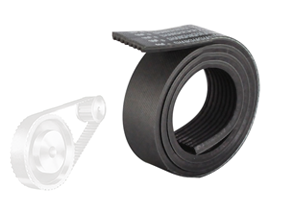

多楔帶
產品展示
|
商品名稱: 多楔帶 產品材質: 多楔帶系列產品,引進國外先進技術和生產設備,產品的主要原材料(如骨架材料、橡膠等)均從國外領先的專業生產公司定點采購進口。 市場應用: 多楔帶通過摩擦來傳輸動力,非常適應于帶輪直徑小的傳動, 如洗衣機、干衣機、健身器材、園林機械等。 產品特點: 多楔帶兼有V帶和平帶二者的優點,既有平帶的柔軟、強韌的特點,又有V帶緊湊、高效等優點。
|
|
商品詳情介紹
多楔帶截面尺寸
型 號 |
PH |
PJ |
PK |
PL |
PM |
楔距pb |
1.6 |
2.34 |
3.56 |
4.7 |
9.4 |
楔角α,±1o |
40 |
40 |
40 |
40 |
40 |
楔高h(yuǎn) |
1.3±0.1 |
1.8±0.2 |
2.8±0.3 |
3.8±0.3 |
9.4±0.4 |
楔頂園弧半徑rb,最小值 |
0.3 |
0.4 |
0.5 |
0.4 |
0.75 |
槽底園弧半徑rt,最大值 |
0.15 |
0.2 |
0.25 |
0.4 |
0.75 |
帶高H,近似值 |
3 |
4 |
6 |
10 |
17 |
注1:楔距與帶高僅為參考尺寸,楔距累積誤差是一個重要參數,受帶的工作張力和抗拉體彈性模量的影響。 |
多楔帶物理機械性能
項目 |
PH |
PJ |
PK |
PL |
PM |
全厚度拉伸強度 N/楔 ≥ |
220 |
350 |
800 |
1400 |
2600 |
參考率伸長率 % < |
6 |
6 |
6 |
6 |
6 |
詳細規格 |
查看 |
查看 |
查看 |
查看 |
查看 |
